Новости Лаборатории геодезического инструментоведения и метрологии: результаты испытаний пассивного дальномера

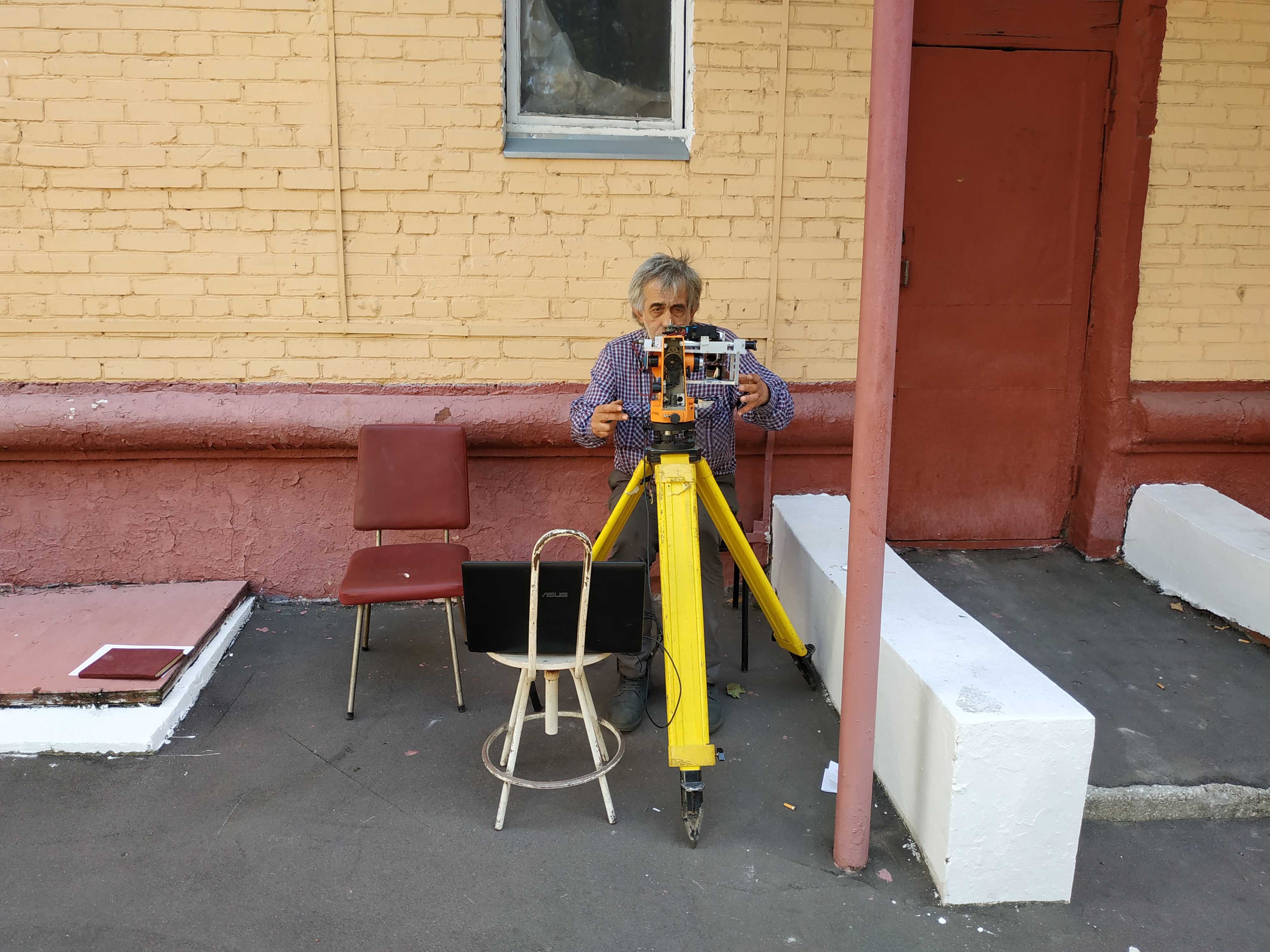

В конце июля Московский механический завод ММЗ сделал детали для новой версии пассивного дальномера. Учитывая прошлый опыт, детали были сконструированы и сделаны под блочную сборку. Были учтены и устранены механические люфты затвора дальномера. Для возможности работы в динамике был введен контрольный канал. В результате в приборе используются 3 канала – измерительный, контрольный и калибровочный. Результат испытаний проведенных 6 августа показал, что если изображения целей до которых надо измерить расстояние находятся в центре поля зрения, то точность достигается до нескольких миллиметров, но по краям поля зрения из-за аберраций может упасть до метра. Кроме того на снимке поля зрения видно, что одним наведением можно измерить дистанции сразу до нескольких целей.

Испытания показали, что после доработки пассивный дальномер способен конкурировать по точности, дальности, а также по функционалу с лазерным дальномером. В связи с тем, что прибор позволяет измерить размер пикселя на снимке с субмикронной точностью, это позволит измерять на снимке размеры предметов в процессе постобработки. Технология позволяет измерять дистанции на разно удаленные цели по одному снимку. Это может пригодится для нужд архитектуры.

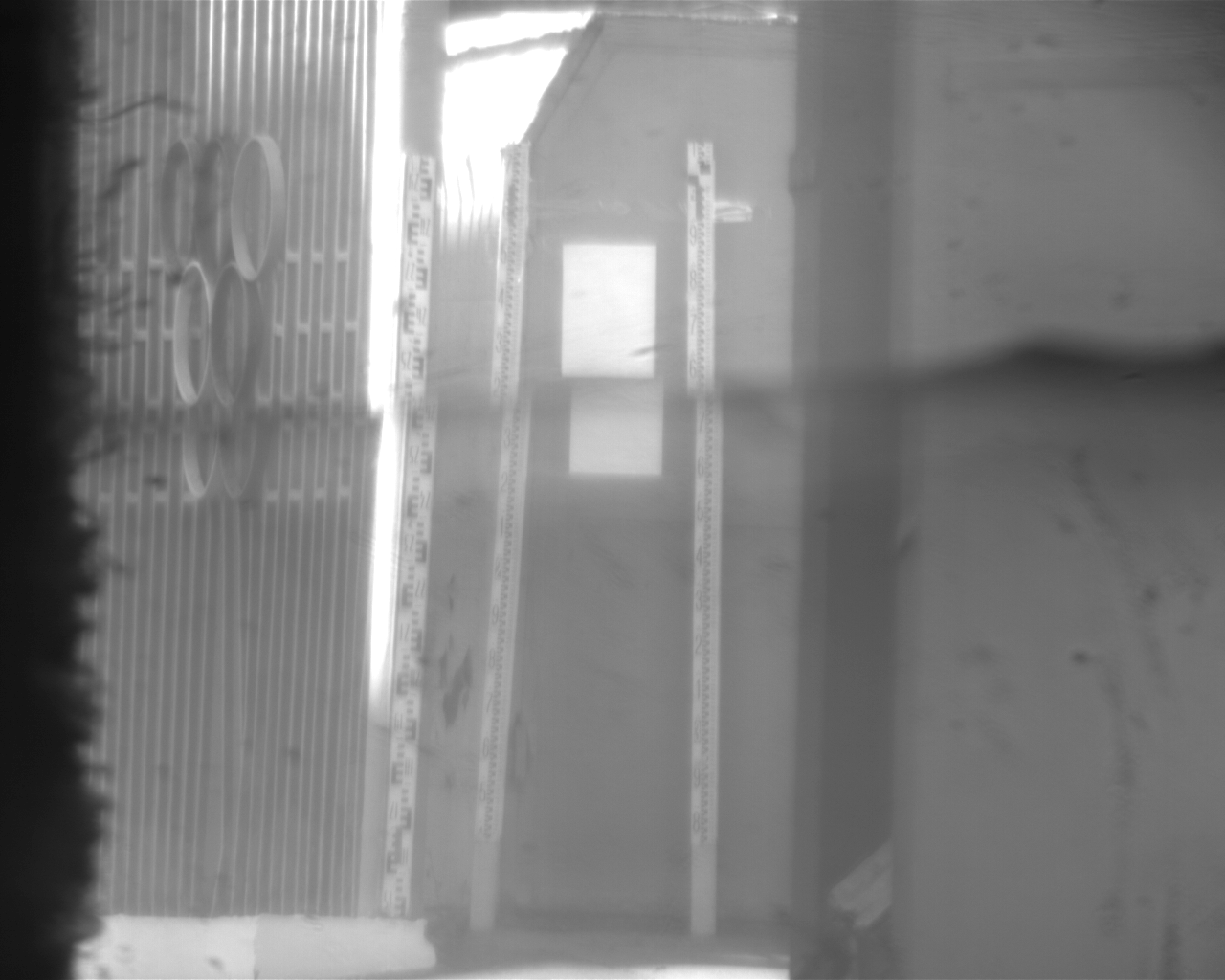

На снимке изображены 3 рейки и лист бумаги. Дистанции до них измеренные тахеометром слева направо равны :

1. 99.114

2. 99.457

3. 99.542

4. 99.522.

Пассивный дальномер дал результаты – 99.113, 99.114, 99.542, 99.255. Выравнивание сигналов нижнего и верхнего изображений сделают измерения равноточными и повысит их качество.

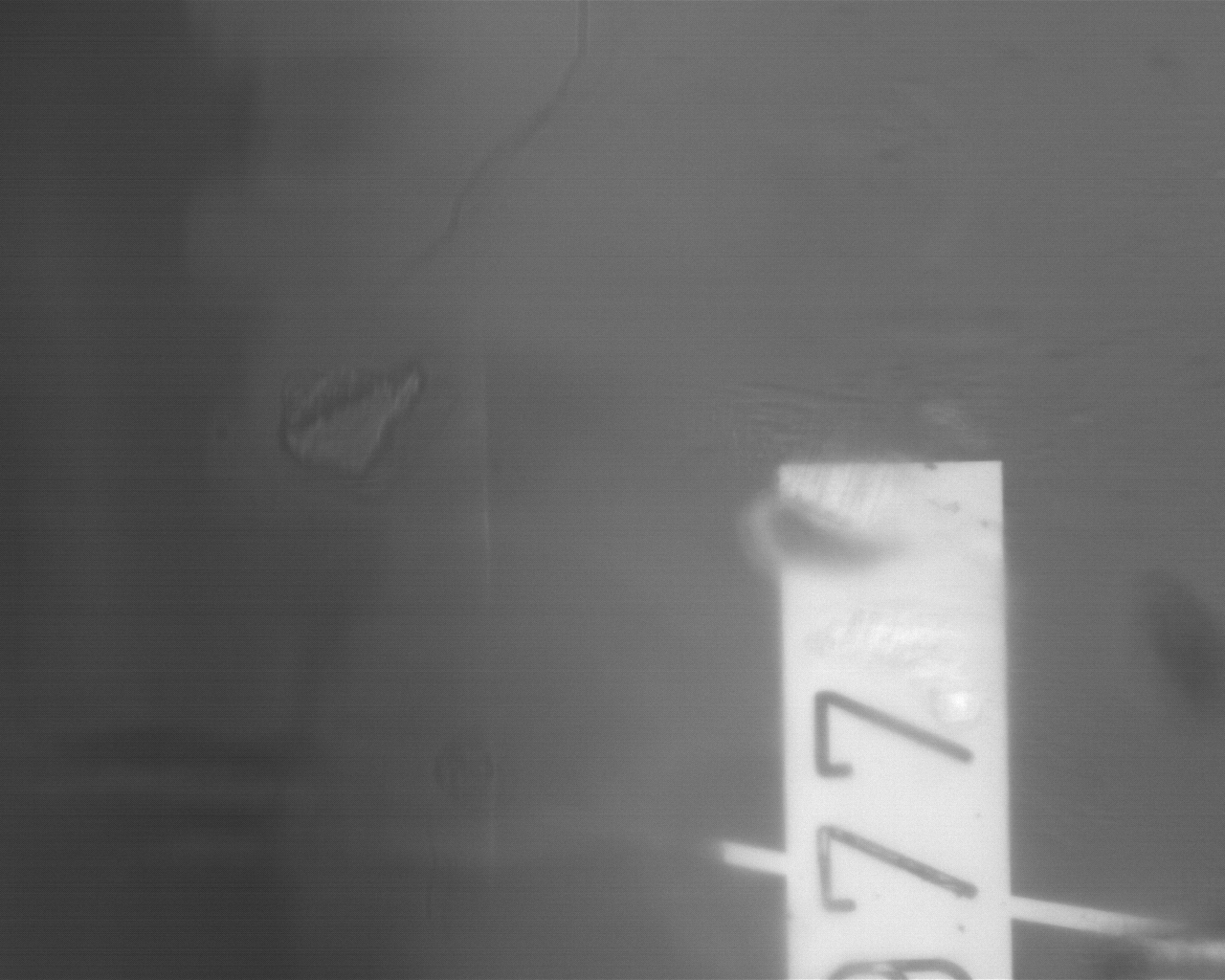

Также приведен снимок калибровочного канала.
