Лаборатория геодезического инструментоведения и метрологии провела ряд экспериментов по теме «Пассивный фотодальномер». Непреодолимым препятствием оказалось ввод поправки за люфт каретки дальномера. Непредсказуемые при люфте каретки вредные подвижки существенно снижали точность измеряемой дистанции. Качественные результаты получались не более чем в 50% измерений. Кроме того для измерения дистанции была необходимость выполнить 4 снимка – 2 на канале «дистанция» и 2 на канале «калибровка». Для выполнения этих измерений была необходимость изготовления сложной механики каретки и снабжения её дополнительной матрицы, мотором передвижки, высокоточной оптической шкалы, оптического моста и электронной платой для управления вращения мотора в двух направлениях и батарейным отсеком.
В связи с этим было принято решение провести упрощения конструкции и выполнить отказ от механики.

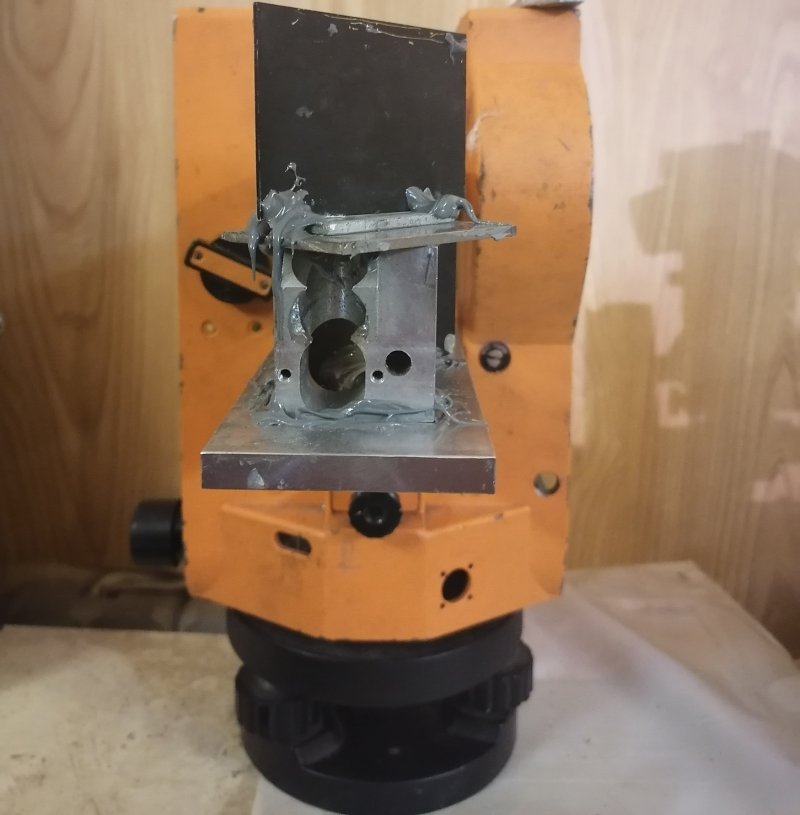

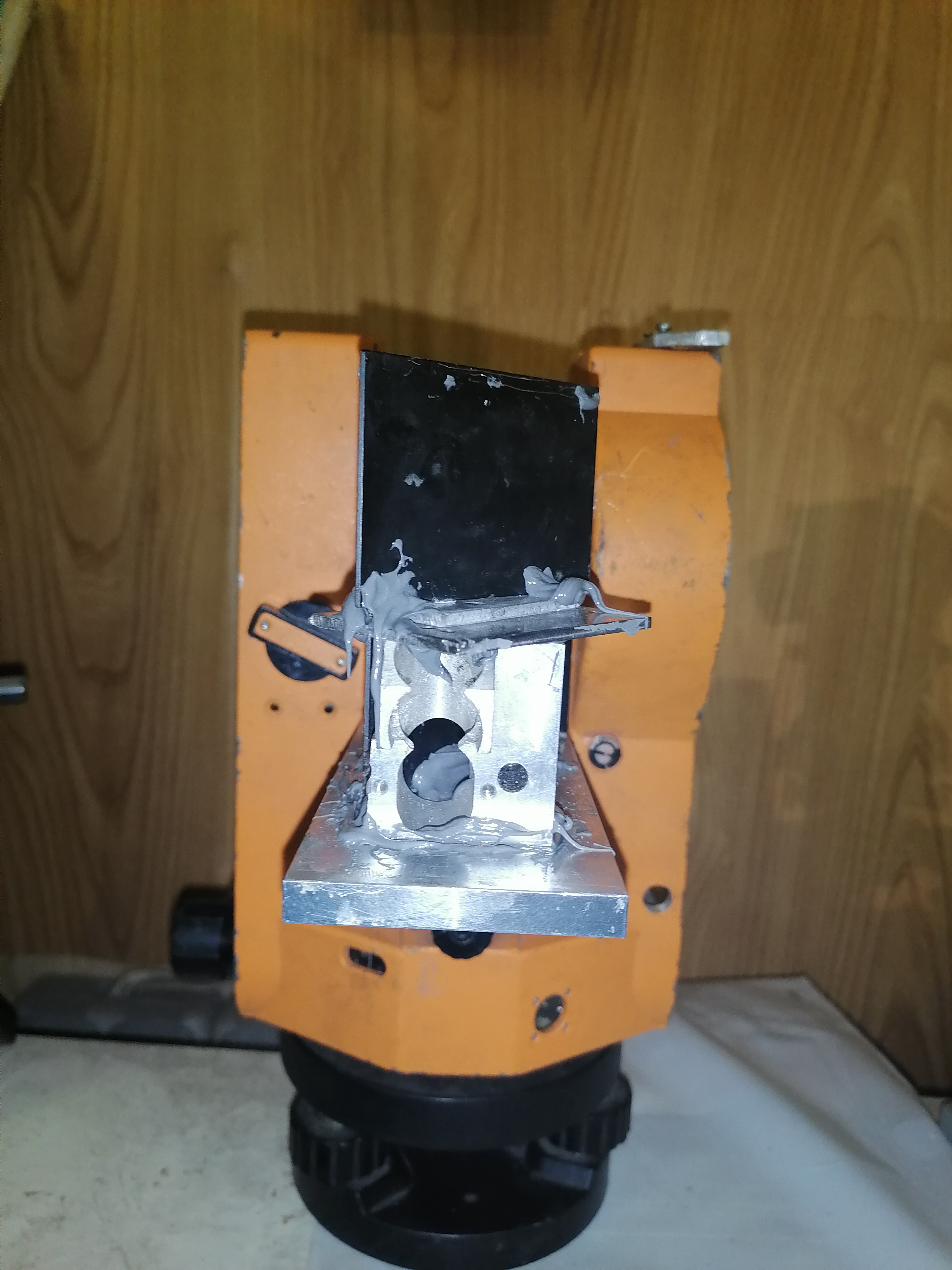

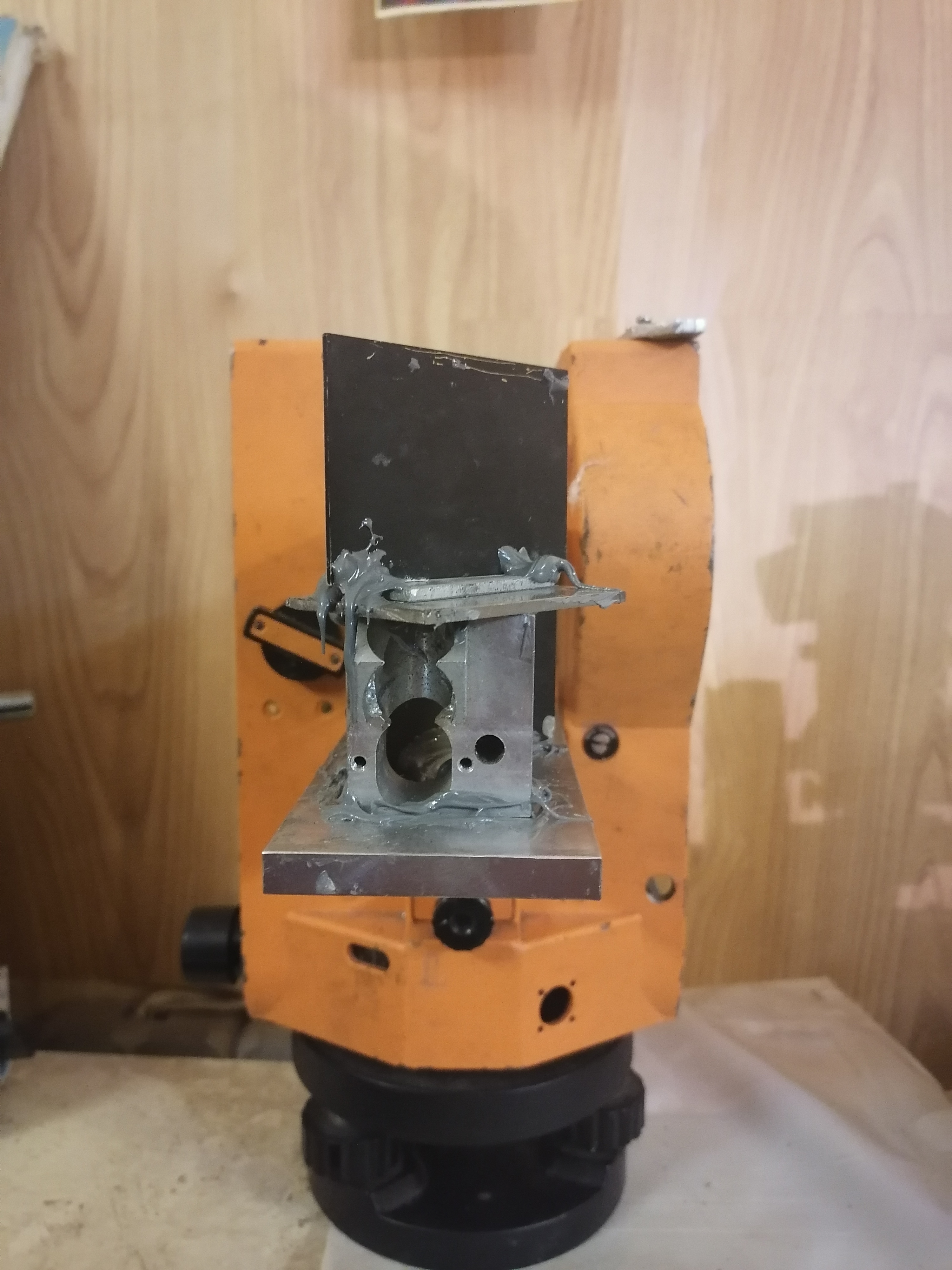

Таким образом удалось канал «калибровка» объединить с каналом «дистанция», что позволило отказаться от всех выше перечисленных устройств. Кроме того, стало возможным измерить дистанцию по одному снимку, как в статике, так и в динамике. Благодаря этому упрощению прибора отпала необходимость ввода поправок за рефракцию, вредные подвижки каретки и время измерения дистанции сократилось до 1.5 секунды. Также прибор стал значительно дешевле. Например, изготовление оптической шкалы на швейцарском заводе предварительным расчетам обошлось бы 1500 швейцарских франков за её матрицу и по 100 за каждую шкалу. В прототипе я использовал в качестве шкалы оптическую часть от инкрементального датчика угла от тахеометра ELTA-3 завода «Karl Zeiss Jena» (Германия).
